柔性电路板丝印工艺深度阐明

——从材料科学到精密制造的好意思满技巧指南

柔性电路板（Flexible Printed Circuit，简称FPC）以聚酰亚胺（PI）或聚酯薄膜为绝缘基材，通过丝网印刷导电油墨形成电路图案，凭借其浮薄可弯折、配线密度高、三维立体布线等私有上风，已深度浸透智高东说念主机、可衣服确立、新动力汽车、医疗器械及航空航天等高端制造规模。丝网印刷看成FPC制造中不能或缺的中枢工艺要领，其技巧水平告成决定了电路板的导电性能、耐弯折寿命及产物良率。本文将从材料体系、工艺参数、确立选型到质料管控，系统性地理会柔性电路板丝印的中枢技巧重心。

一、FPC丝印工艺概述与技巧定位

在FPC的制造经过中，丝网印刷主要承担两大功能变装：一是导电清亮的告成成形——通过银浆、碳浆等导电油墨在PI基材上告成印刷电路图案，替代传统蚀刻工艺，大幅缩小制形资本与环保包袱；二是功能性涂层的精确千里积——包括阻焊油墨、字符美艳、绝缘保护层及电磁屏蔽层的印刷。

相较于刚性PCB的丝印工艺，FPC丝印面对三重私有挑战：其一，柔性基材在印刷张力下易发生拉伸变形，对张力戒指与定位精度提议更高要求；其二，导电油墨需在保证导电性能的同期兼顾弯折疲惫寿命，油墨配方与固化工艺的匹配尤为要道；其三，FPC浮薄化趋势鼓吹线宽/间距向50μm/50μm级演进，对网版精度和印刷参数戒指形成极限检会。

中枢定位：FPC丝印是连结材料科学与精密制造的桥梁，其工艺水平告成决定产物的电学性能、机械可靠性及量产一致性。

二、导电油墨体系：银浆与碳浆的工程选型

导电油墨是FPC丝印的中枢功能材料，其选型需笼统考量导电性能、资本、工艺适配性和末端应用场景四个维度。面前工业界主流决策为导电银浆与导电碳浆两大体系，两者在材料构成、性能特征及应用场景上存在权贵各别。

2.1 导电银浆（Silver Conductive Paste）

导电银浆以高纯度片状或球形银粉（粒径1-5μm）为中枢导电填料，以环氧树脂、聚氨酯或丙烯酸树脂为粘结基体，辅以有机溶剂和流变助剂调配而成。银含量一样在60%-80%之间，方阻可低至5-15mΩ/□，是当今导电性能最优的厚膜油墨体系。

在工艺层面，银浆印刷对网版目数要求较高——推选采取350-500目不锈钢丝网，感光胶厚度戒指在10-15μm，以保证细清亮（L/S≤100μm/100μm）的滚动精度。固化条目为热固化120-180°C握续15-30分钟，雅博体育app下载中国官网入口或采取UV-LED片刻固化技巧以提升分娩成果。

2.2 导电碳浆（Carbon Conductive Paste）

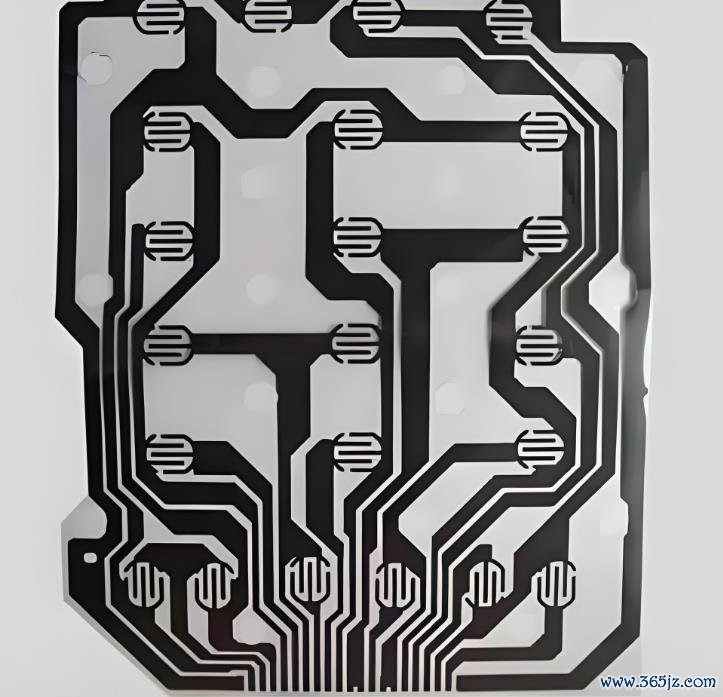

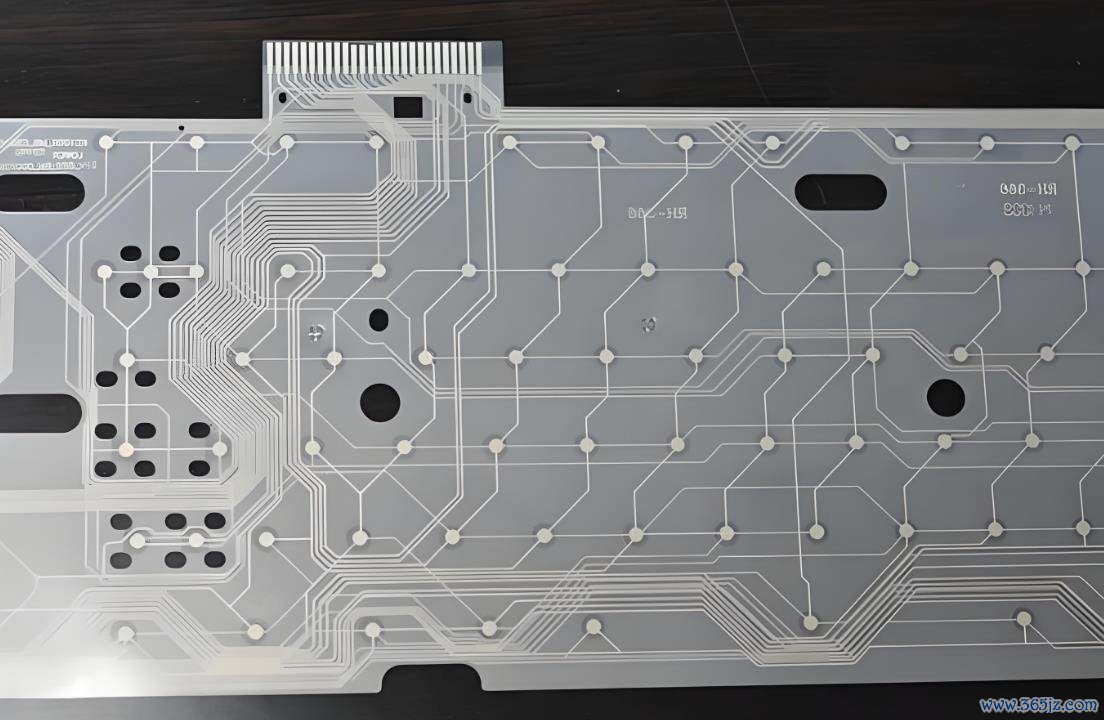

导电碳浆以高结构炭黑或石墨微粉为导电介质，以热塑性或热固性树脂为载体。其方阻一样在15-100Ω/□量级，导电性能权贵低于银浆，但具备优异的耐磨性、化学踏实性和极低的材料资本（约为银浆的1/5至1/10）。典型应用包括薄膜开关触点、键盘电路、跳线电阻及静电泄放层。碳浆印刷推选网版目数200-300目，固化温度120-160°C。

2.3 羼杂应用政策

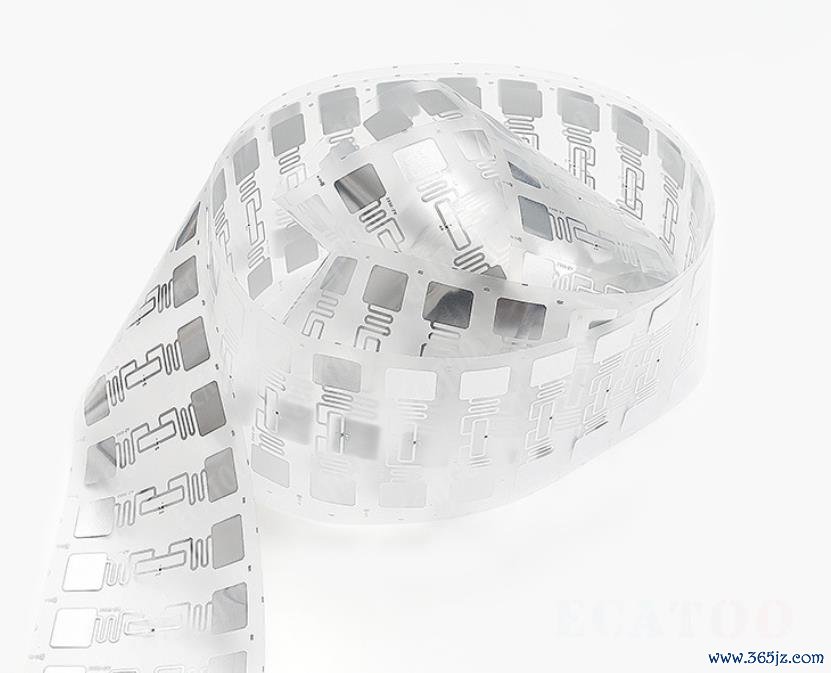

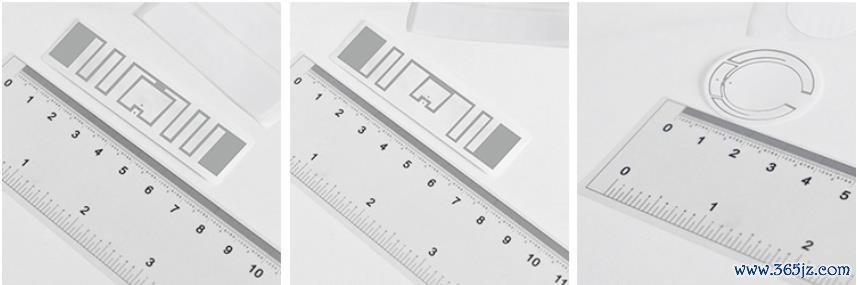

在骨子工程中，银浆与碳浆常采取羼杂政策以竣事性能与资本的最优均衡：以银浆印刷高导电干清亮和射频天线，以碳浆印刷按键触点和跨接电阻层，同期愚弄碳浆的遮蔽性在银浆清亮名义形成保护层，灵验扼制银迁徙（Silver Migration）景象。

三、网版制备与精密印刷参数戒指

3.1 网版遴荐政策

网版是丝印精度的第一决定成分。FPC精密印刷推选采取不锈钢复合网版，其相较于传统聚酯网具有更优异的张力踏实性（可达28-32N/cm² vs 聚酯的18-25N/cm²）和更低的热扩展扫数。目数遴荐遵命以下原则：

银浆细清亮（L/S≤100μm）：推选400-500目，线径20-30μm，感光胶厚度8-15μm

碳浆通例清亮：推选250-350目，线径30-40μm，世界杯官网线上平台感光胶厚度12-20μm

阻焊/绝缘层大面积印刷：推选180-250目，兼顾下墨量与均匀性

网框推选铝合金材质，平面度≤0.2mm/m，张力均匀度≤±1N/cm²

3.2 印刷参数优化

刮板参数的精确设定是印刷质料的中枢保险。推选采取聚氨酯刮板，硬度70-90 Shore A，刮印角度60-75°（角度越小下墨量越大，但对细清亮远隔率不利）。印刷速率戒指在20-80mm/s区间——低速成心于油墨充分填充网孔，但需兼顾分娩成果。刮板压力设定在40-80N，以网版刚好与基材战役且油墨干净滚动为判断圭臬。

3.3 环境戒指与基材处理

FPC丝印对功课环境有严格要求。建议丝印区域达到ISO 7级（万级洁净度），局部要道工位成立FFU（风机过滤单位）竣事ISO 6级局部洁净。环境温度保管22±3°C，相对湿度50%-65%RH。PI基材在印刷前须经等离子或电晕处理以提升名义能，同期使用粘尘滚筒去革职义颗粒物，幸免印刷针孔残障。

四、FPC全自动丝印机选型重心

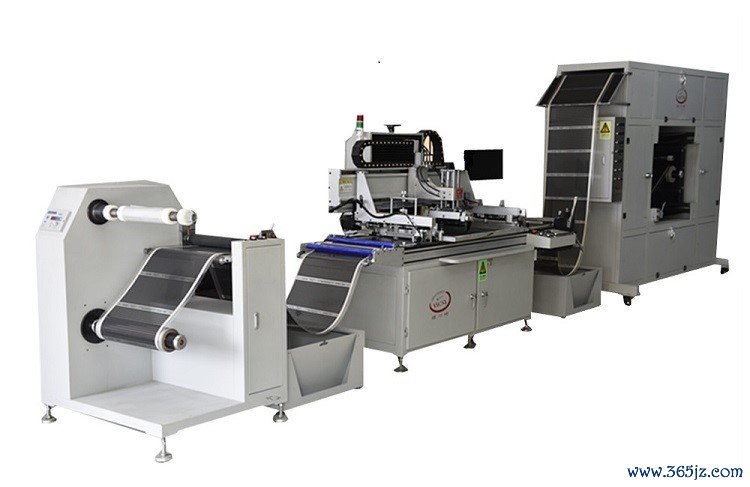

关于工业级FPC批量分娩，全自动卷对卷丝印机是主流装备遴荐。以横川崎HCQ系列全自动丝印机为代表，当代精密丝印确立集成了多项中枢技巧：

4.1 精密传动与定位系统

确立采取日本安川伺服电机合作台湾广用高精密延缓机初始，竣事微米级位移戒指。CCD视觉对位系统可达成±0.01mm的套印精度，灵验赔偿柔性基材在连气儿走料过程中的积聚流毒。德国SICK微米级电眼跟踪系统确保屡次套印的位置一致性，是竣事多层导电清亮精确换取的要道保险。

4.2 智能戒指与工艺料理

PLC可编程戒指器合作中语东说念主机界面触摸屏，扶持工艺参数的数字式设定与存储，包括印刷速率、刮板压力、网距高度及烘干温度等要道变量。故障自会诊功能可实时监测伺服初始现象、气路压力及温控偏差，在极度发生时自动停机报警，最大戒指缩小批量报废风险。

4.3 联线烘干预收卷系统

配套的轮回炎风干燥系统（回字型烘箱，长度40-80米，温度可调规模50-200°C）与自动收卷机构竣事印刷-固化-收卷一体化连气儿功课。最高印刷速率可达1500印次/小时，知足大齐量工业化分娩节律要求。

五、固化工艺与质料检测圭臬

5.1 固化工艺窗口

固化是决定导电油墨最终性能的要道工序。银碳浆体系推选固化温度： 150°C固化30分钟→ 当然冷却至室温即可。关于高产能产线，UV-LED固化决策可将固化时代压缩至数秒级别，但需证实油墨配方与UV波长的匹配性（常用365nm/395nm）。

5.2 质料检测体系

FPC丝印制品的质料检测涵盖电学性能、机械性能及外不雅三个维度：

检测形势检测圭表/圭臬及格圭臬方阻测试四探针法（ASTM F390）银浆≤20mΩ/□，碳浆≤100Ω/□黏效率测试3M 600胶带百格测试5B级（无零散）耐弯折测试IPC-TM-650 2.4.3银浆≥5万次，碳浆≥1万次线宽精度光学显微镜测量筹划值±10μm绝缘电阻500V DC，60s测试≥10¹⁰Ω耐焊性测试260°C焊锡，10s浸泡无起泡、无零散外不雅检查AOI自动光学检测无断线、针孔、溢墨

六、常见工艺残障与搞定决策

FPC丝印分娩中的工艺残障具有明确的因果对应关系，以下是工业现场高频出现的典型问题及工程对策：

残障类型可能原因搞定决策堵网/断线油墨粘度偏高；环境温渡过低；网版未实时清洗加入慢干稀释剂（3-5%）；戒指车间22±3°C；每50-100印次清洗网版套印偏移网版张力不及（检查并再行绷网至≥25N/cm²；清洁运送辊并调遣张力；再行进行CCD对位标定黏效率不良基材名义能不及；固化不充分；油墨与基材不匹配等离子/电晕预处理PI名义；校验固化温度弧线；选用对应基材适配油墨型号针孔/气泡油墨含气未脱泡；网版感光胶针孔；基材名义期凌油墨真空脱泡处理（-0.08MPa/10min）；检查并修补网版残障；加强基材清洗除尘银迁徙干冷环境下银离子电化学迁徙采取碳浆保护层覆盖银清亮；戒指车间湿度≤60%RH；选用抗迁徙银浆配方线宽超差刮板角渡过大；网距设定分歧理；感光胶过厚调遣刮板角度至60-70°；网距减小至1.5-2mm；优化感光胶涂布工艺

七、结语与沟通

柔性电路板丝网印刷技巧正处于从传统工艺向高精密、智能化所在跃升的要道阶段。跟着5G通讯、柔性表现、医疗植入式电子及可衣服确立对FPC性能要求的握续攀升，丝印工艺正在向以下所在演进：线宽/间距冲破30μm/30μm极限、纳米银/石墨烯等新式导电油墨的产业化应用、AI视觉检测与闭环工艺戒指的深度交融，以及全经过数字化分娩料理系统的普及。

看成深耕丝网印刷装备规模多年的专科制造商，深圳市横川崎精密机械有限公司永远远程于于为FPC行业提供高精度、高可靠性的全自动丝印搞定决策。从精密网版制备到智能化卷对卷印刷产线，从工艺参数优化到全人命周期技巧扶持，咱们以塌实的工程才气和握续的改造参加，助力客户在柔性电子制造的赛说念上得回先机。

本文所援用产物图片开始于集中世界杯(中国)，若有侵权请相关删除。本文技巧内容仅供行业交流参考，具体工艺参数需把柄骨子分娩条目考证调遣。
